ТЭНблоки ТЭНобщая информация

Блоки ТЭН (ТЭНБ) применяются в основном для нагрева жидкостей и масла и используются в водонагревателях, парогенераторах, котлах и в других промышленных и бытовых установках.

Конструкция ТЭНБ представляет собой один или несколько двухконцевых трубчатых электронагревателей герметично закрепленных на общем фланце.
В зависимости от рабочего давления в установках ТЭНы крепятся к фланцу с помощью пайки или сварки.

Фланцы изготавливаются из различных материалов (углеродистая сталь, нержавеющая сталь, латунь…) и могут крепиться в комплектуемых установках различными способами ( резьба, шпильки, болты, прижимные пластины…)

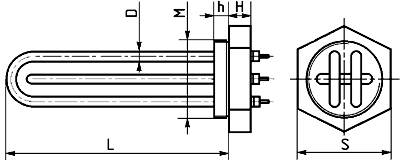

рис.1

L - посадочный размер блока
D - диаметр ТЭНа
М - размер резьбы фланца
h - длина резьбы фланца
H - толщина фланца
S - размер шестигранника

Пример условного обозначения ТЭНБ:

Возможно изготовление блоков ТЭН,в состав которых входят электронагреватели различной длины и различной мощности. В этом случае в условном обозначении марки и количество ТЭН, входящих в состав блока указываются через запятую.

В блоки могут собираться также ТЭНы патронного типа и оребренные ТЭНы.

Часто в блоках ТЭН предусматриваются посадочные места для датчиков температуры и иных устройств.

Поскольку большинство блоков ТЭН по своей специфике индивидуальны, мы принимаем заказы на изготовление ТЭНБ по рабочим чертежам заказчика.
